屋面排水系统：

 1.如果不需要雨水回收，可以直接利用虹吸系统把雨水通过雨水收集管排入雨水管网！

 2.如果需要雨水收集，则需要增加雨水收集模块！把雨水通过雨水收集管引入集水模块！

车库顶板虹吸收集系统简介：

一、虹吸系统适用范围

适用于地下车库种植顶板绿化、屋顶绿化、足球场、高尔夫球场工程等。

二、车库顶板虹吸系统特点

1 有组织的排出土壤层的多余渗透水，虹吸排水效率高，排水速度快，可取消找坡层。

2 与防水层组成的防、排结合的构造层次，有效的缓解车库顶板的渗漏问题。

3 保持种植车库顶板水位处于较低的水平，提高种植土壤底部的透气性，避免植物因涝死亡，保证植物的正产生长。

4 收集的雨水可以供物业浇灌、清洗使用，达到渗透水二次利用的目的，节约运营成本。

5 减轻建筑顶板荷载，减少土方开挖量。

三、车库顶板虹吸系统工作原理：

1 雨水或浇灌水经土壤层渗透至车库顶板长效覆布排水板。

2 流入车库顶板专用雨水收集管。

3 通过车库周边布置的竖向排水管产生重力流兼虹吸效应，流入沉淀观察井。

4 雨水经沉淀后，上面清水流入蓄水池。

5 后期物业对蓄水池的清水进行二次利用或者排入雨水管网。

四、车库顶板虹吸系统优势：

1 排水效果好

长效覆布排水板由高密度聚乙烯通过吸塑、热熔、复合一次成型，具有良好的排水、透气通道，排水效果好。

2 可不设找坡层

地下车库顶板按区域划分，铺设专用雨水收集管可以将渗透水有组织的进行汇集、排放.

3 具有耐植物根系穿刺作用

高密度聚乙烯是一种不含植物亲和性物质的原料，它的密度非常高， 由该材料生产的长效覆布排水板可以构造一个良好的耐根穿刺层。

4 起防水层柔性保护辅助防水作用

长效覆布排水板（也叫做自粘布排水板）具有良好的抗压、抗拉能力，特殊的凸点设计能起到良好的缓冲作用，为防水层提供全面的柔性保护、避免防水层遭受回填土的破坏。长效覆布排水板通过双面自粘卷材平接，渗透水在长效覆布排水板上流动，自粘布排水板可以将渗透水与防水层隔离，起到辅助防水的作用。

5 工期短、造价低。

6 实现雨水及浇灌水的循环利用。

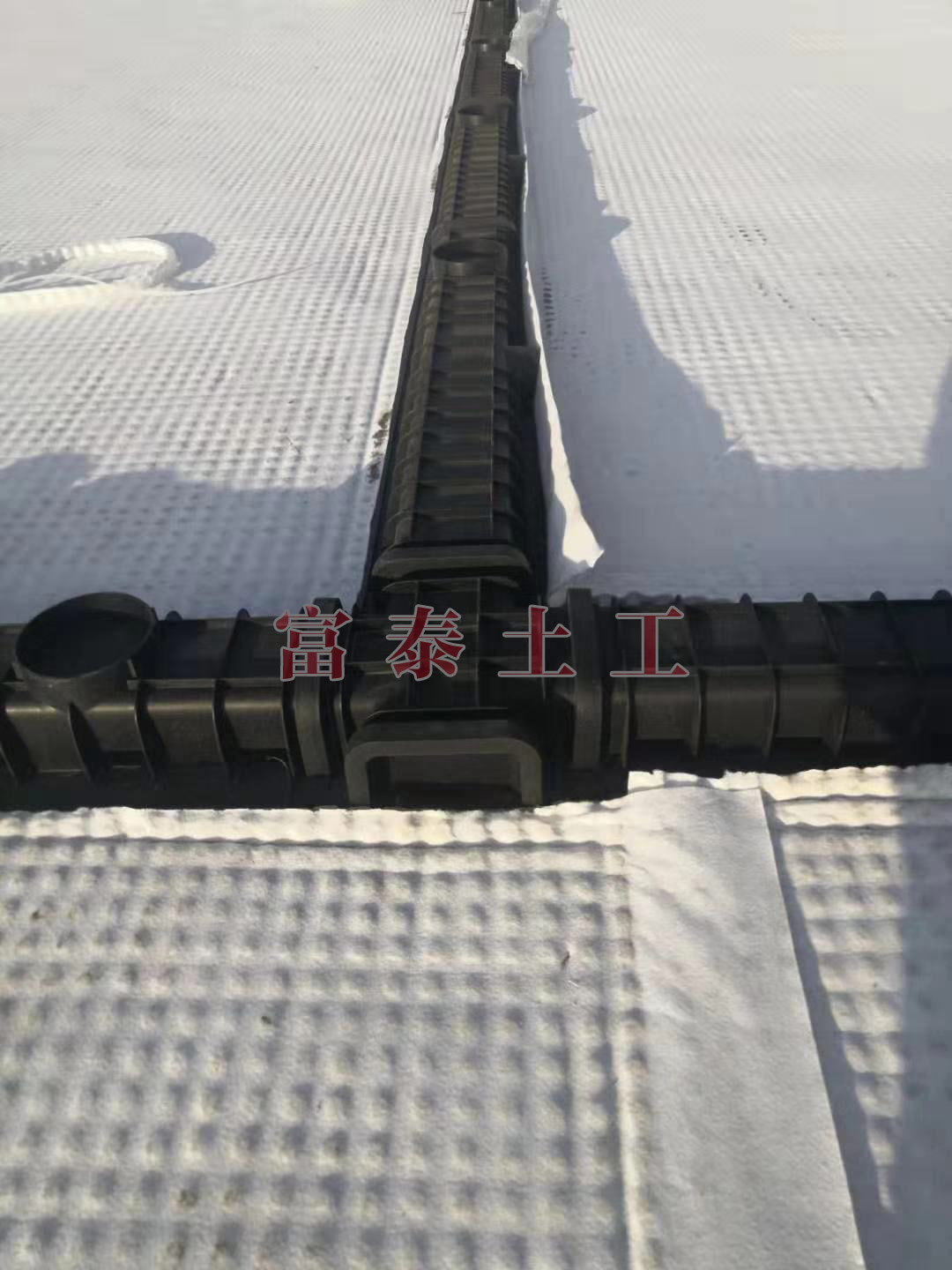

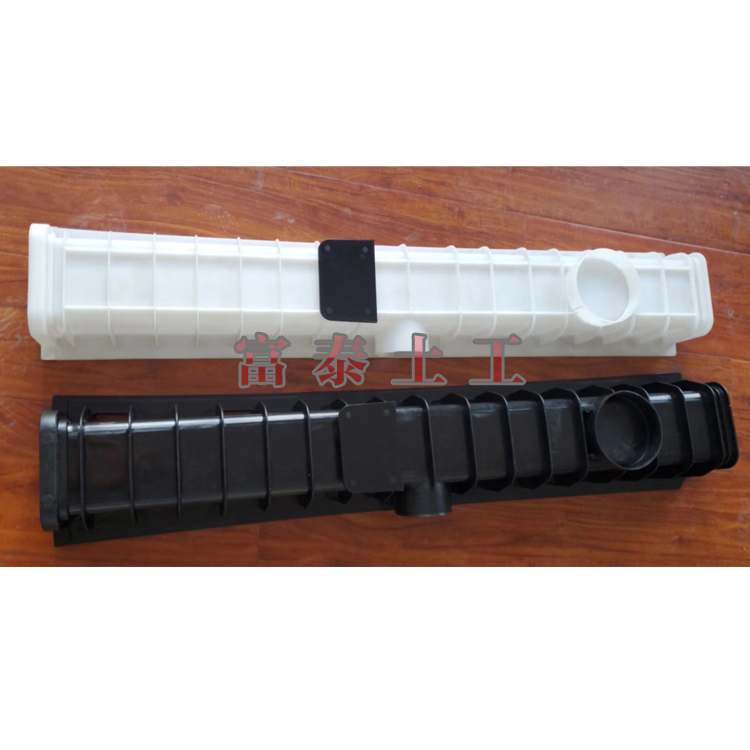

雨水收集管

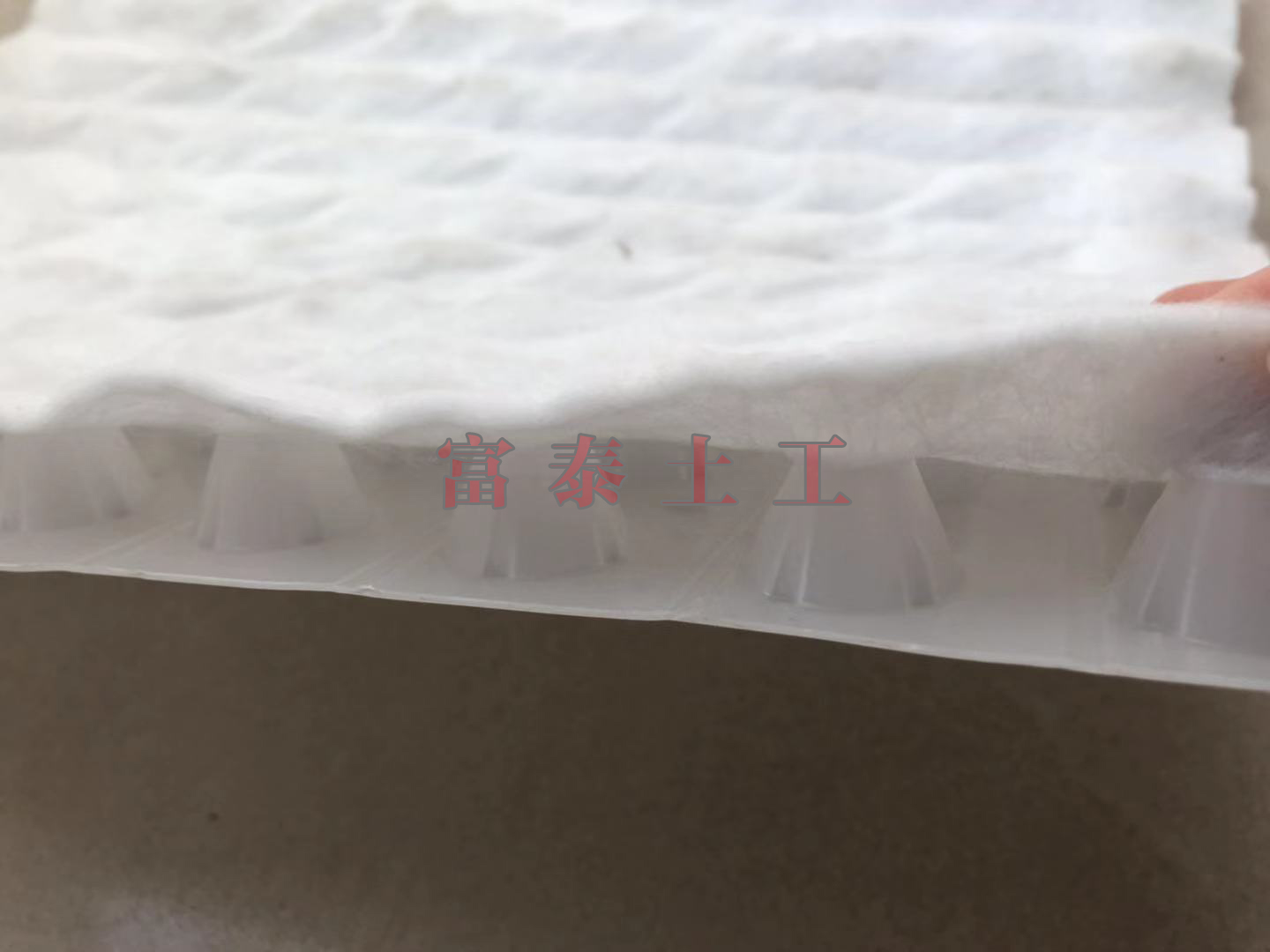

车库顶板自粘布排水板

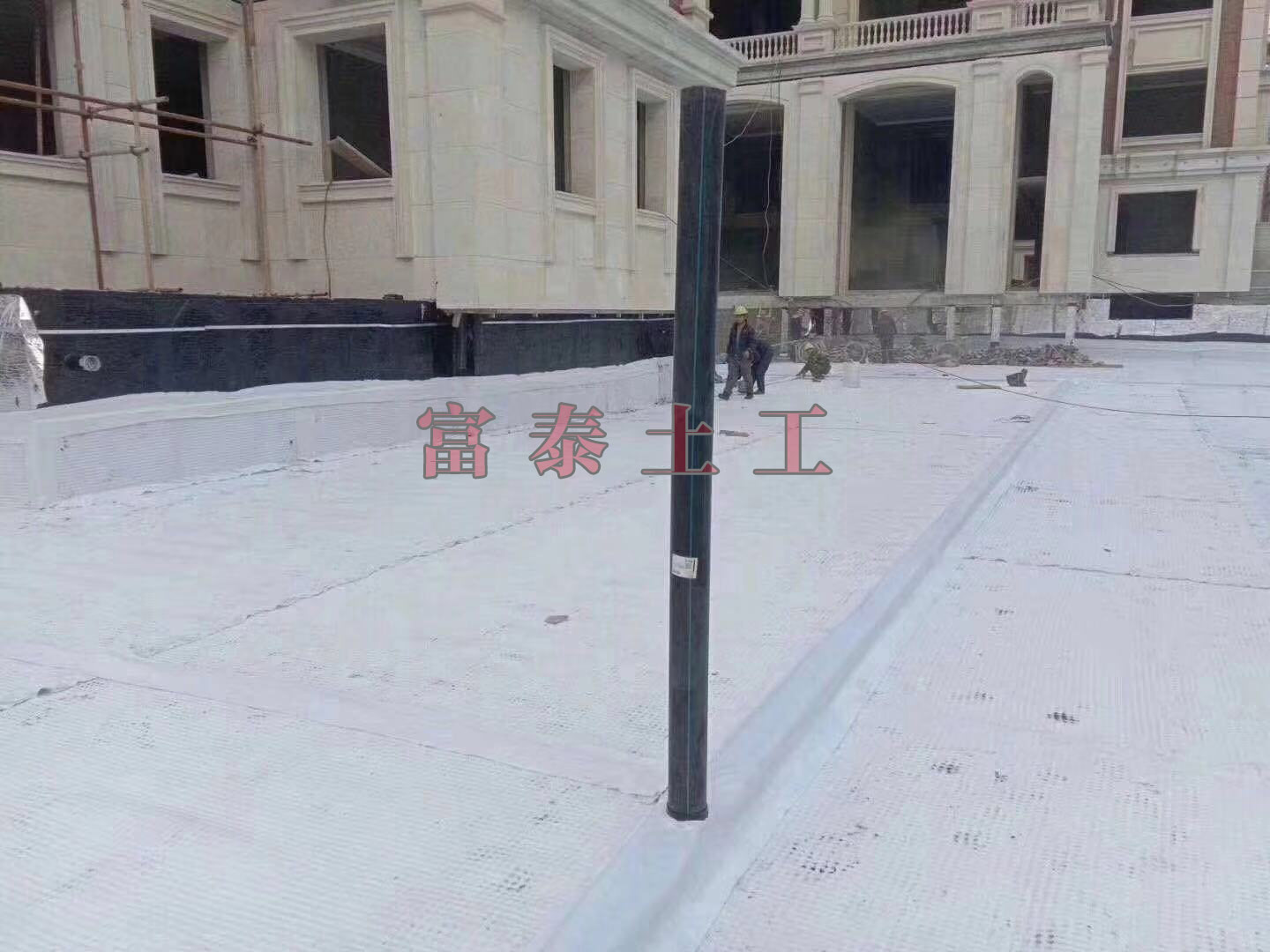

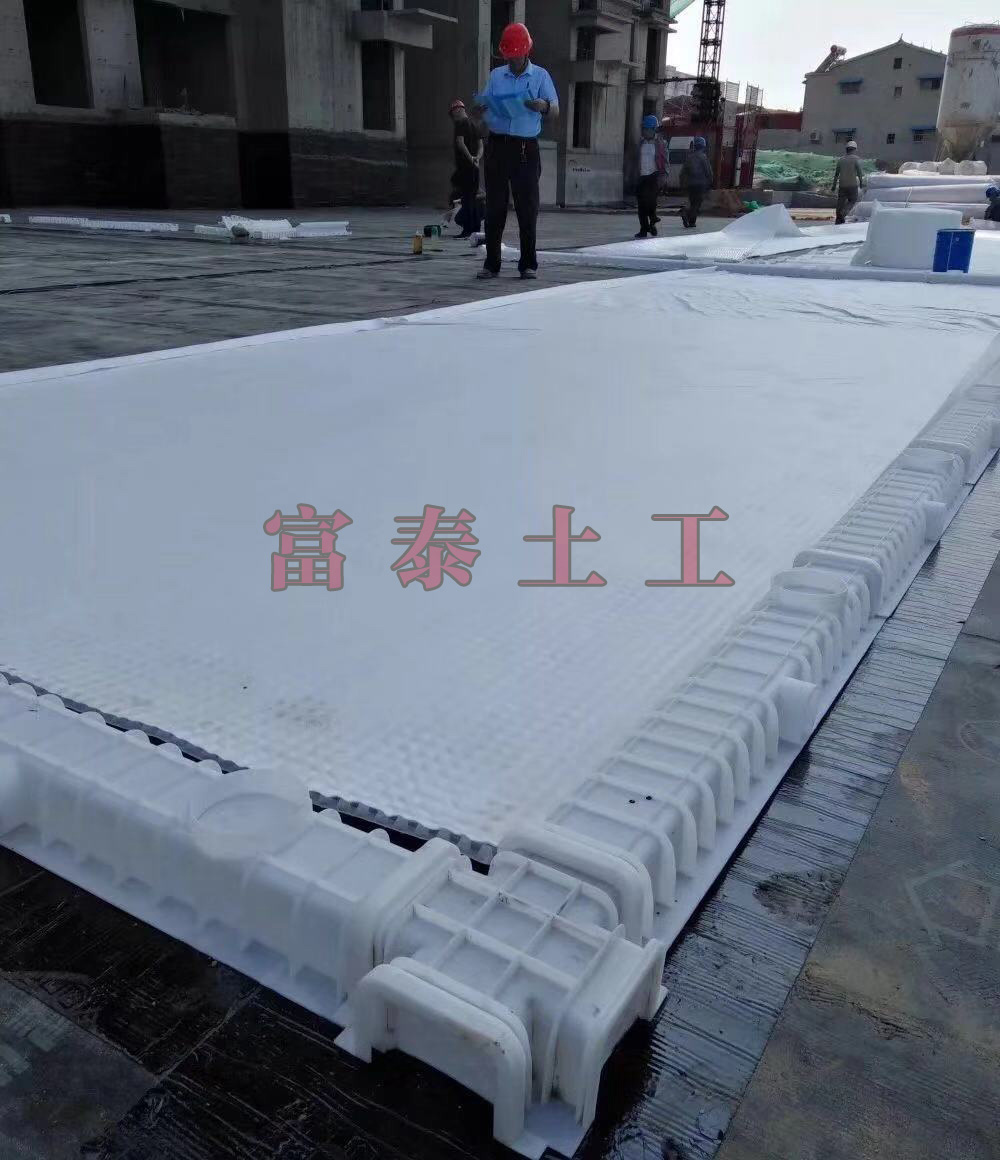

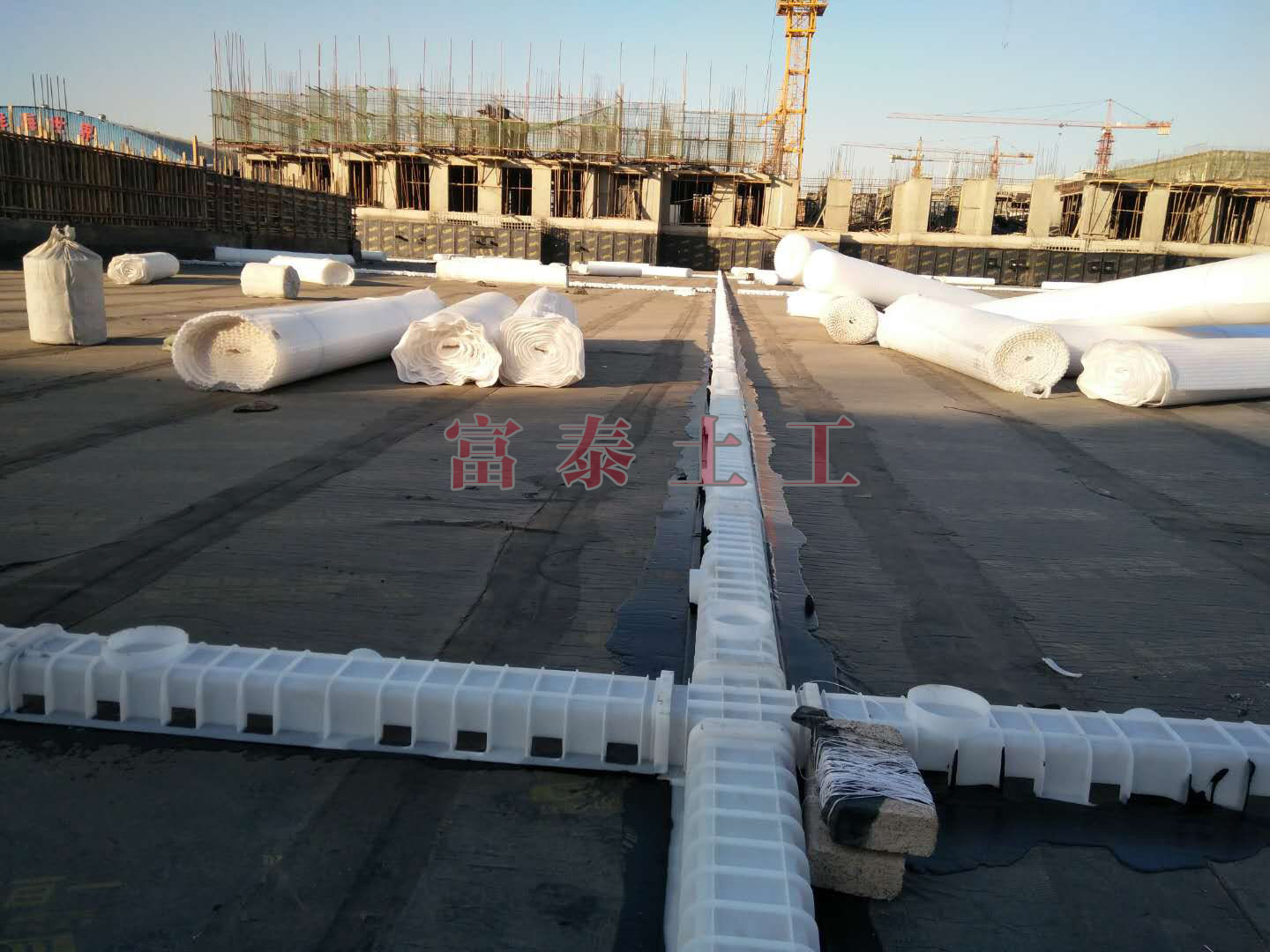

车库顶板虹吸系统

屋面排水系统
